沉管及其附件安裝：

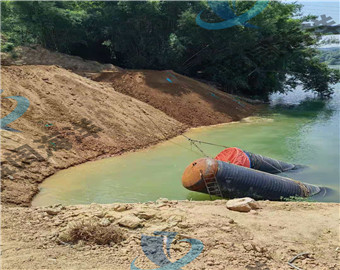

沉管共有兩根，上、下游分別布設。沉管的一端與引水鋼管頂管段連接，另一端與取水頭連接。1#沉管長約96m，2#沉管長約106m；沉管安裝時，每根沉管均分三段安裝，單段更大重量約74T。沉管管段之間、沉管與頂管、取水頭之間的連接均采用哈夫接頭進行連接。沉管與鋼管樁通過管座、橫梁、樁帽等附件進行連接。

取水頭及其附件安裝：

取水頭共2座，每座為直徑?10m、高約13.5m的蘑菇型鋼結構，取水頭布置在-12m等深線附近，距長江主江堤堤頂約430m。?取水頭底座與鋼管樁采用樁帽與螺栓連接。

1取水頭本體及沉管分段管節的重量都較大，水下吊裝時必須采取安全、可靠的作業方案和措施。2安裝難度大、精度要求高。水下安裝作業由于視線阻礙，須由潛水員下水配合作業，因此施工難度較大。此外，作業過程中還需克服江水漲落、流速不均、河道內大型船舶過往等可能對工程船舶定位及精度帶來的影響，以確保構件之間準確連接。
